Výsuvné magnetické separátory (MSV)

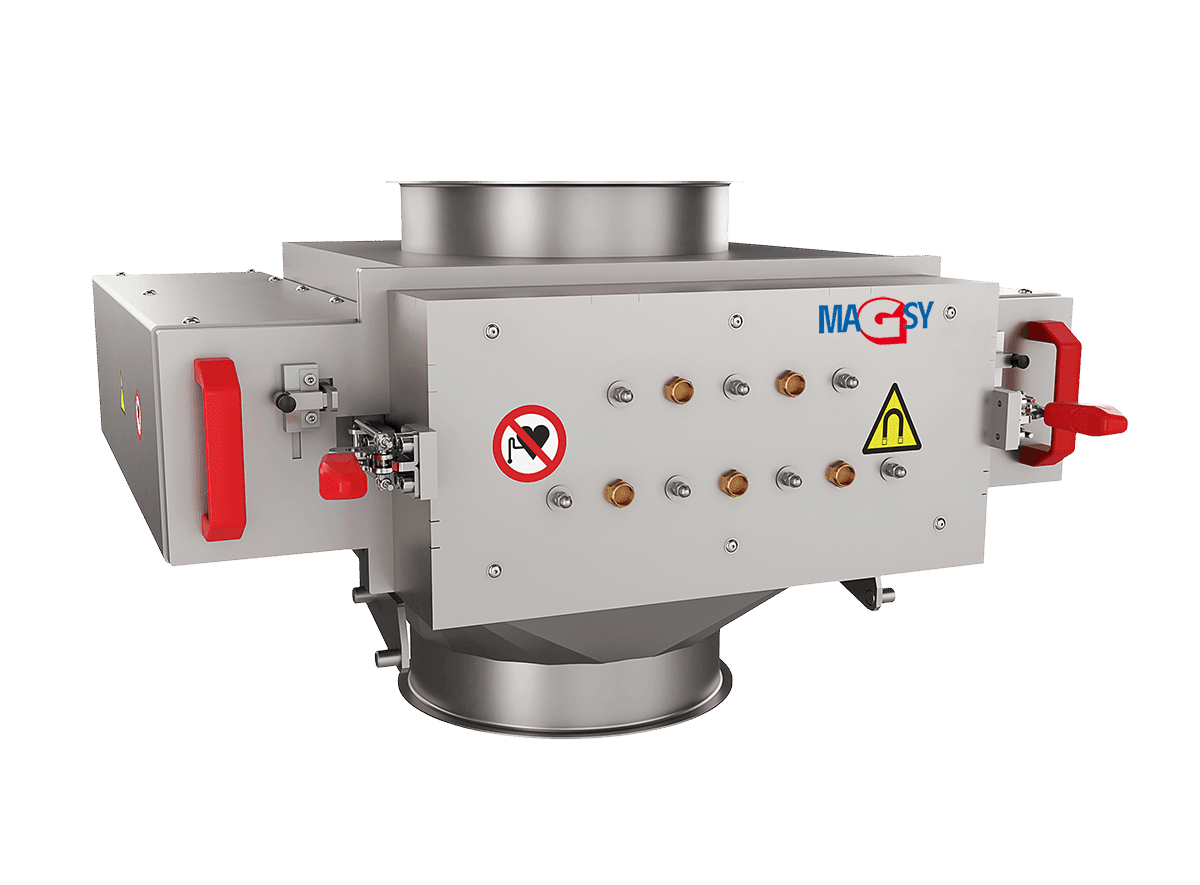

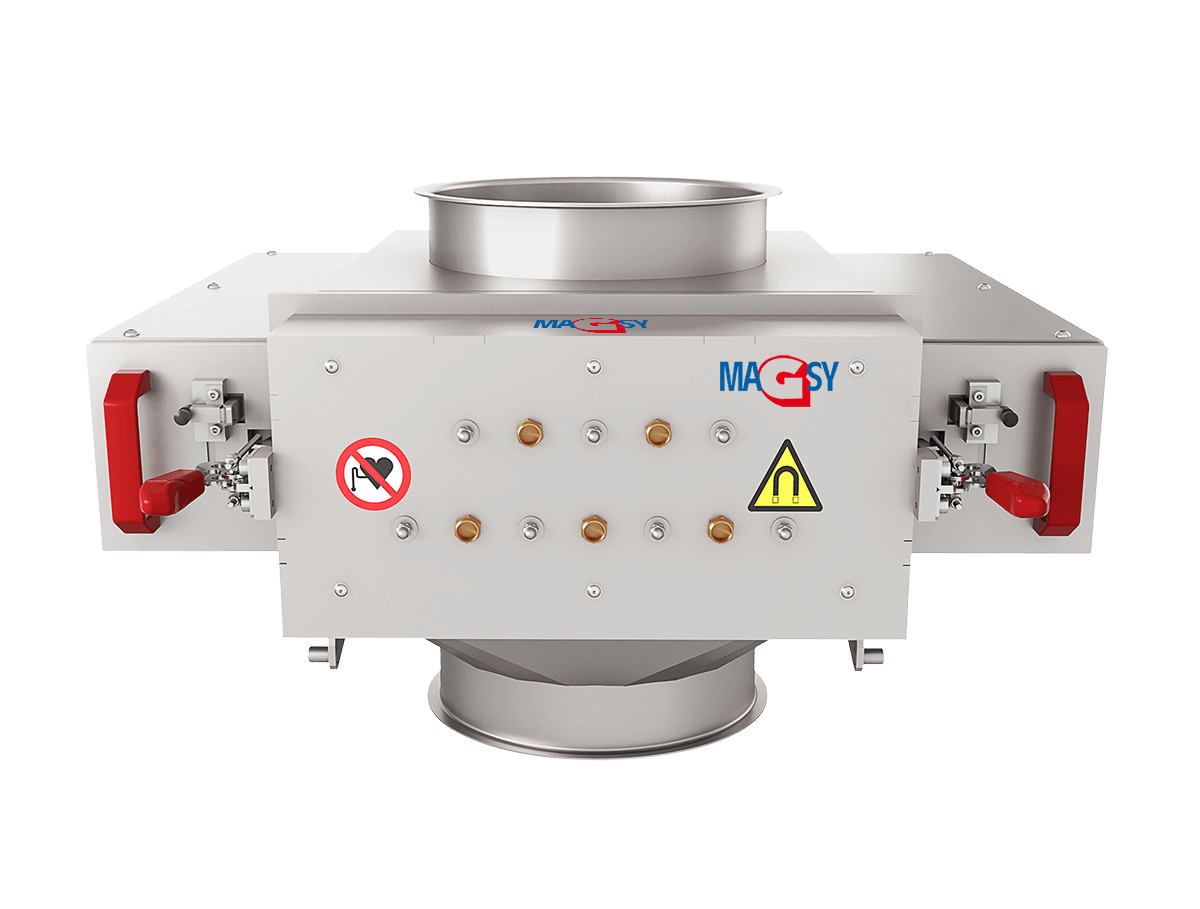

Magnetický separátor výsuvný v skriňovej konštrukciiTento typ magnetických separátorov je určený hlavne k separácii kovových magnetických nečistôt zo sypkých materiálov s dobrými sypnými vlastnosťami. Základné časti magnetického separátora sú tzv. MAGNETICKÉ VÝSUVNÉ ROŠTY na ktorých sa akékoľvek kovové nečistoty zachytávajú.

Konštrukcia výsuvného separátora sypkých zmesí

Magnetický roštSeparátory sú osadené permanentnými magnetmi, a to buď feritovými magnetmi, alebo neodymovými magnetmi NdFeB na báze vzácných zemín, kde dosahujeme niekoľkonásobne vyššiu magnetickú indukciu (magnetickú silu), a rošty osadené týmito magnetmi zachytia aj všetky magnetické nečistoty.

Magnetický separátor je skladom ihned k dodaniu.
KÚPIŤ SEPARÁTOR

Tento výrobok vyvíja a vyrába naša spoločnosť. Montáž a servis vykonávajú naši odborne vyškolení technici.

Každému zákazníkovi vychádzame maximálne v ústrety. Vyrábame na mieru podľa Vašich potrieb. NAPÍŠTE SI O PONUKU NA SEPARÁTOR

VIACEJ INFORMÁCIÍ NA ŠPECIALIZOVANOM WEBE

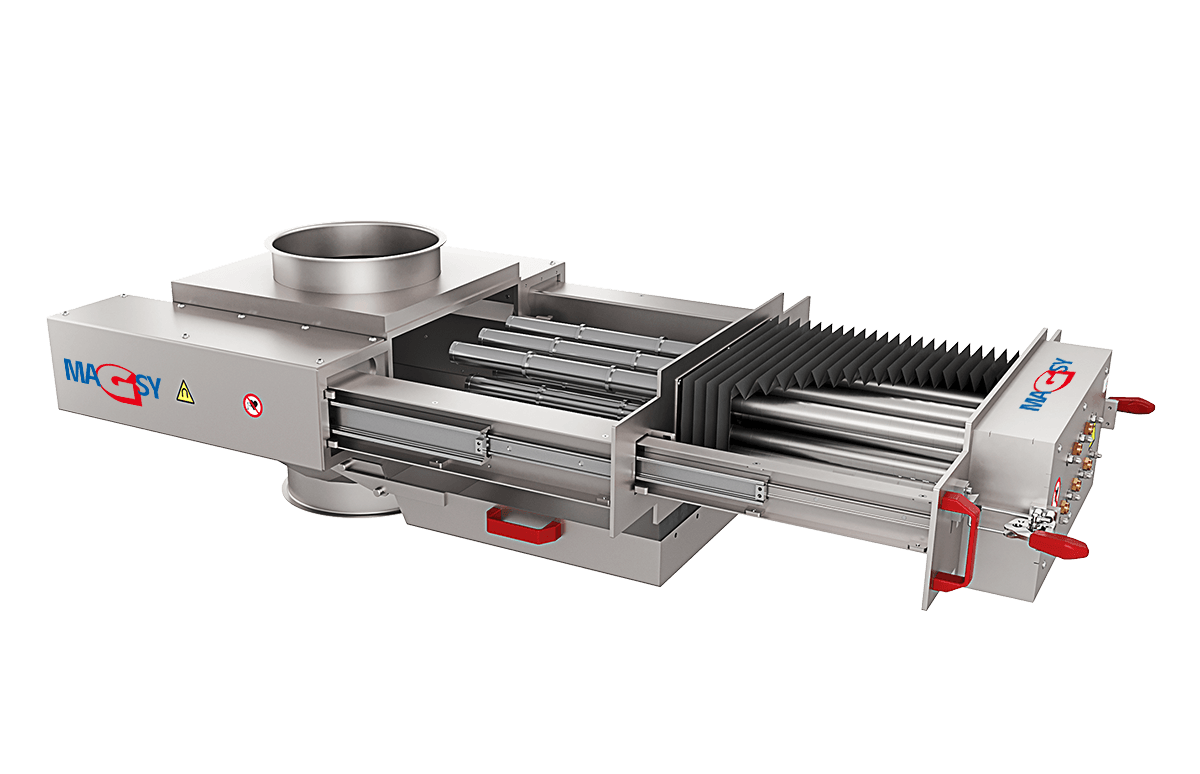

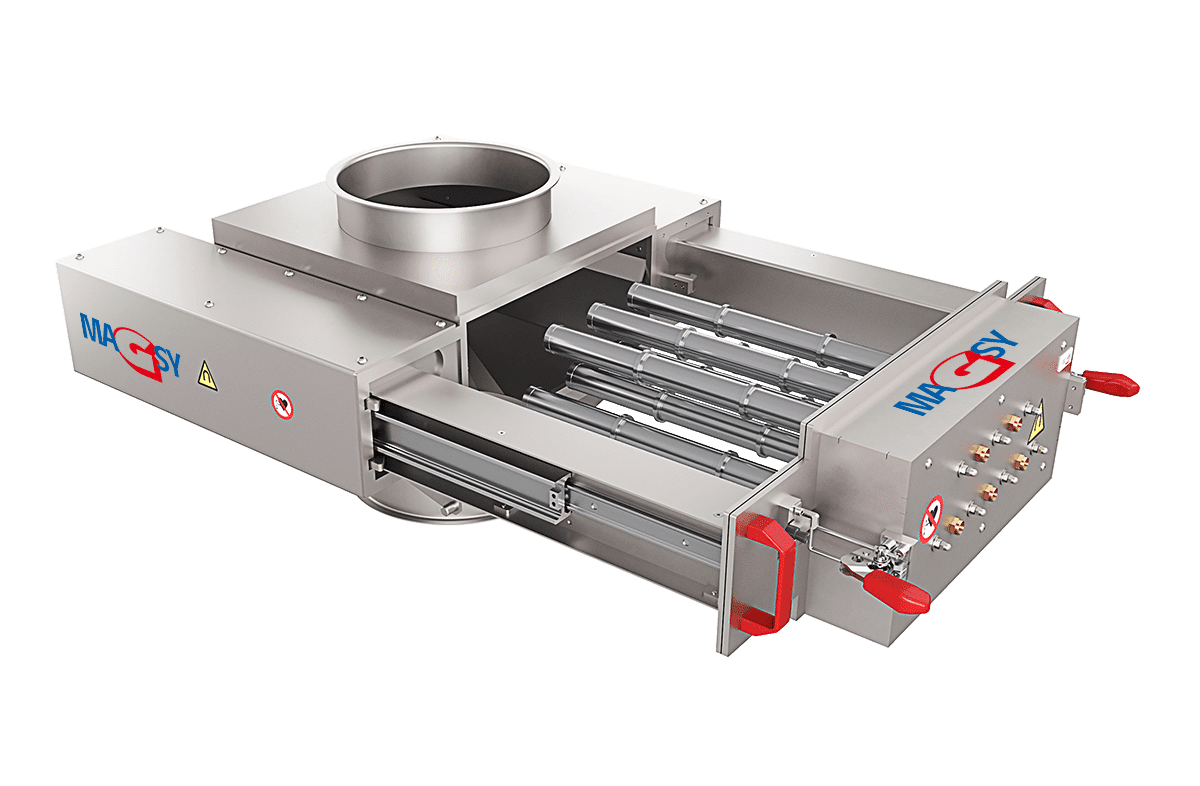

Väčšinou sú tieto rošty inštalované ako pár do skriňovej konštrukcie podľa rozmerových požiadaviek zákazníka. Horný rošt má vždy o jednu zmagnetovanú trubicu menej, a to z toho dôvodu, aby pri následnom zasunutí do skriňovej konštrukcie tvorili prepadový labyrint a nemohlo tak dôjsť k možnému preniknutiu kovových magnetických nečistôt medzi jednotlivými zmagnetovanými trubicami.

Rošty je tiež možno umiestniť samostatne, napr. do násypky. V tom prípade chránime rošty tzv. rozhrňovacími strieškami, ktoré sú umiestnené vždy uprostred nad úrovňou zmagnetovaných trubíc, aby dochádzalo k rovnomernému usmerňovaniu materiálu na zmagnetované trubice.

Výsuvný magnetický separátor - UP (MSV UP)

Tento magnetický separátor má oproti predchádzajúcemu typu niekoľko zásadných výhod a vylepšení.

Výsuvný magnetický separátor - UP (MSV UP)

  • magnety sú pevne spojené s telom separátora a nehrozia tak pri čistení poranenia spôsobené  pricvaknutím magnetických jadier napr. ku kovovej podlahe alebo inej kovovej konštrukcii
  • vďaka tomu je nižšie riziko poškodení magnetických jadier.
  • jednoduché čistenie
  • lepšia bezpečnosť práce
  • pri čistení sa materiál nedostane na magnetické jadrá
  • nie je potrebné  používať čistiaci prípravok
  • poškodené trubice sa dajú jednoducho vymeniť

Každému zákazníkovi vychádzame maximálne v ústrety. Vyrábame na mieru podľa Vašich potrieb. NAPÍŠTE SI O PONUKU NA SEPARÁTOR

Tento výrobok vyvíja a vyrába naša spoločnosť. Montáž a servis vykonávajú naši odborne vyškolení technici.

Potrebujete poradiť? Ozveme sa Vám.
POSLAT DOTAZ

VIACEJ INFORMÁCIÍ NA ŠPECIALIZOVANOM WEBE

Čistenie magnetického separátoru MSV UP

Výmena krycích nerezových trubíc

Magnetický rošt STEFF

Výsuvný magnetický rošt STEFFHlavným dôvodom na vyrobenie tohto nového typu magnetického roštu bolo zvýšenie ochrany zdravia a dodržiavanie bezpečnosti práce. Magnetické jadrá sú súčasťou krycích nerezových trubíc a celý rošt pri vysunutí tvorí jeden celok.

Ďalším dôvodom je zníženie rizika poškodenia roštov. Pri použití STEFFi roštu a čistiaceho prípravku nehrozí znečistenie magnetických jadier.

Čistenie roštu

Čistenie STEFF roštuSTEFF rošt čistite buď tradičným spôsobom, kedy vytiahnete magnetické jadrá z nerezových trubíc a kovy samovoľne odpadnú alebo za použitia špeciálne navrhnutého čistiaceho prípravku. Čistenie je maximálne pohodlné, veľmi rýchle a zabraňuje poškodeniu magnetických jadier.

Každému zákazníkovi vychádzame maximálne v ústrety. Vyrábame na mieru podľa Vašich potrieb. NAPÍŠTE SI O PONUKU NA SEPARÁTOR

Tento výrobok vyvíja a vyrába naša spoločnosť. Montáž a servis vykonávajú naši odborne vyškolení technici.

Potrebujete poradiť? Ozveme sa Vám.
POSLAT DOTAZ



Animácia čistenia magnetického roštu

Princíp čistenia magnetického roštu

Čistiaci prípravok

Čistiaci prípravokK magnetickým separátorom výsuvným Vám môžeme dodať aj špeciálny čistiaci prípravok, ktorý je vyrobený na mieru k magnetickému separátoru. Tento čistiaci prípravok slúži predovšetkým k jednoduchšej manipulácii s magnetickými roštami a najmä k ochrane magnetických jadier pred znečistením.

Návod na čistenie roštu

Návod na istenie roštu

Pohotovostný magnetický separátor suchých zmesí (PMS)

Pohotovostný magnetický separátorAk potrebujete občas ručne presypať menšie množstvo sypkého materiálu, je pre vás vhodný tento stojan. Spolu s magnetom do násypky vytvoríte jednoduchý a lacný separátor

Postup použitia

  • do hlavy stojanu najskôr vložte napr. plastové vrece alebo pod stojan umiestnite krabicu
  • do hlavy stojana vložte magnet do násypky
  • cez magnety ručne presypte materiál
  • kovové častice sa zachytia na magnetoch
  • do vreca alebo škatule prepadne len čistý materiál bez kovov

Hlavné výhody stojanu

  • sklopná hlava
  • stojan je na kolieskach
  • výškovo nastaviteľný

Každému zákazníkovi vychádzame maximálne v ústrety. Vyrábame na mieru podľa Vašich potrieb. NAPÍŠTE SI O PONUKU NA SEPARÁTOR

Tento výrobok vyvíja a vyrába naša spoločnosť. Montáž a servis vykonávajú naši odborne vyškolení technici.

Potrebujete poradiť? Ozveme sa Vám.
POSLAT DOTAZ

Potrubné systémy

Aby sme vám maximálne zjednodušili inštaláciu našich separátorov do potrubia, ponúkame dodanie štandardných prechodových prvkov typu "štvorec - kruh" a "kruh - štvorec".

SkladomPrietokový magnetický separátor pre cisterny (MF CIS)

Prietokový magnetický separátor pre cisternyTento cisternový prietokový magnetický separátor slúži k separácii kovových nečistôt zo suchých práškových materiálov potravinárskeho, chemického alebo surovinového priemyslu, ktoré sú pri výkládke prepravované z cisternového vozu pomocou stlačeného vzduchu.

Separátor je zložený z dvoch úplne odoberateĺných častí: magnetického komponentu a tela separátoru. Komponent s magnetickými trubicami vytiahnete z tela magnetického separátoru a pomocou madla vytiahnete magnety do hornej polohy. Tým dôjde k odmagnetovaniu nerezových trubíc a kovy samovoľne odpadnú.

Prietokový cisternový separátor práškových materiálov

Magnetický separátor je zakončený súbežnými závitmi s možnosťou vybaviť ho prechodkami na iné rozmery. Magnetický separátor je možné pripojiť do potrubia DN 80. Sme však schopní separátor prispôsobiť na rôzne vstupné a výstupnč rozmery i druhy zakončenia.



Zariadenie je vyrobené z nerezovej oceli 1.4301 a povrchová úprava je opieskovaním. Na prianie môžeme vyrobiť separátor v leštenom prevedení.

Výhody separátora

  • Veľmi ľahká manipulácia a čistenie.
  • Spĺňa normy pre použitie v potravinárstve.
  • Je vyrobený z nerezovej oceli 1.4301.

Aké materiály vie trietiť

  • Materiály ktoré sú prepravované z cisterny pomocou stlačeného vzduchu.

Každému zákazníkovi vychádzame maximálne v ústrety. Vyrábame na mieru podľa Vašich potrieb. NAPÍŠTE SI O PONUKU NA SEPARÁTOR

Tento výrobok vyvíja a vyrába naša spoločnosť. Montáž a servis vykonávajú naši odborne vyškolení technici.

Potrebujete poradiť? Ozveme sa Vám.
POSLAT DOTAZ

Konštrukcia cisternového separátoru

Prietokový magnetický separátor pre cisternyMagnety sú vsadené do nerezového púzdra, takže sú chránené pred poškodením a ich čistenie je veľmi ľahké, rýchle a pohodlné.

Celková hmotnosť zariadenia je 14 kg. Manipuláciu zariadenia zvládne jedna osoba. Separátor je vybavený silikónovým tesnením (splňujúcí potravinárske normy). Trubice v ktorých sú umiestnené magnety sú privarené k oberatelnému komponentu. Separátor sa skladá zo 4 ks magnetických trubíc o priemere 30 mm. Komponent s magnetickými trubicami je pripojený k telu separátora pomocou bajonetového uzáveru, vrátane tesnenia a zaistený krídlovými maticami.

Magnetický separátor je osadený veľmi silnými neodymovými NdFeB magnetmi s magnetickou indukciou 10.400 G, ktoré sú schopné zachytiť i veľmi jemné magnetické častice. Na požiadanie môžeme použiť magnety s magnetickou indukciou viac ako 14.000 G a teplotnou odolnosťou do 180 °C).

Čistenie magnetického separátoru

Odstránenie zachytených kovových nečistôt je veľmi jednoduché. Najprv uvoľníte krídlové matice a bajonetový uzáver. Potom vytiahnete komponent z tela separátora. Následne uvolníte poistku a vytiahnete magnety z magnetických trubíc. Keď vyčistíte trubice, môžete magnety zasunúť naspäť do komponentu.

Ďalšie typy magnetických separátorov pre suché zmesi

Doskové magnetické separátory

Magnetický separátor doskový s ručným čistením (MSP) Separátory sú určené pre separáciu z ľahko priepustných zmesí s horšími sypnými vlastnosťami a väčšou zrnitosťou materiálu, ktorý by už cez vyššie uvedené magnetické rošty neprepadával plynule. Štandardne sú osadzované feritovými magnetmi, na prianie možme dodať aj v prevedení s neodymovými magnetmi (NdFeB). Magnetické separátory doskové vyrábame o priemeru vstupného otvoru 100, 150, 200 […]

Magnetické dosky nad pásový dopravník

Magnetická doska (MD) Túto variantu magnetického separátora nad dopravník možete voliť v prípade, že nie je veľký výskyt magnetických nečistôt a Iďe aspoň raz za deň ručne tento magnet očistiť. Ak by sa nečistoty z magnetu pravidelne neodstraňovali, dochádzalo by k postupnému výraznému zníženiu magnetickej sily. Výhodou je jednoduchá montáž nevyžadujúca úpravy konštrukcie dopravného pásu a možnosť priblíženia dosky […]

Magnetické separátory nad dopravník

Samočistiaci magnetický separátor nad dopravník (MS F) Tento separátor slúži ma separáciu najmä väčších kovových magnetických nečistôt zľahka priestupných zmesí dopravovaných na dopravnom páse. Väčšinou je nad dopravný pás umiestňovaný s vodorovným pootočením o 90° alebo nad vynášací valec (viď nákresy). Nachytané magnetické nečistoty sú vynášané bokom pomocou pásu, ktorý sa otáča okolo magnetu. Každému zákazníkovi vychádzame […]

Magnetické bubny

Magnetický bubon (MB) Magnetický bubon je určený pre separáciu - oddelenie kovových, magnetických častí zo sypkých zmesí (farebné kovy, plastový granulát). Obyčajne býva vsadený pod násypku stroja alebo za pásový dopravník, z ktorých dopadá neseparovaný materiál na magnetický bubon, ktorý prevádza samotnú separáciu - oddelenie. Jeho výhodou je, že nie je súčasťou pásového dopravníku, takže jeho […]

Magnetické bubny vynášacie

Magnetický bubon vynášací dvojposchodový (MBVD) Magnetický bubon sa skladá zo statického magnetického jadra a otáčajúceho sa plášťa s unášačmi, na ktorých sa zachytávajú kovové nečistoty. Spodný bubon zachytáva kovové nečistoty z dopravného pásu, nemagnetický materiál ďalej beží po dopravníku. Horný bubon preberá kovové nečistoty zo spodného bubnu a presypáva ich do samostatnej výsypky. Každý bubon má samostatný […]

Magnetické valce

Magnetický valec slúži k separácii kovových častí zo sypkých zmesí (drevo, kameň, uhlie, farebné kovy, odpadové zmesi). Samočistiaci magnetický valec je vsadený do pásového dopravníka, po ktorom je materiál prepravovaný k odseparovaniu. Kovové častice sú magnetickým valcom pridržané až za os valca, kde dôjde k ich oddeleniu a kovy samovoľne odpadnú (viď. animácia). Použitím magnetického valca sa výrazne […]

Magnetické tyče

Tyčový magnet (MT) Magnetické tyče priemeru 25 a 30 mm osadené veľmi silnými neodymovými NdFeB magnetmi.Vďaka dosiahnutiu veľmi tenkej steny krycej trubice, je výsledná magnetická sila na povrchu magnetickej trubice 6.300 a 8.900 G! Pomocou týchto magnetických tyčí si môžete sami zostaviť ľubovoľný magnetický separátor. Výrobok je skladom ihneď k dodaniu. KÚPIŤ MAGNET Tento výrobok vyvíja a vyrába naša spoločnosť. […]

Magnet do násypky vstrekolisu

Magnet do násypky vstrekolisu - teplotná odolnosť do 80 °C (MDN) Magnet do násypky nájde uplatnenie v priemysle plastov, hlavne vtedy, ak je použitý regranulát alebo drtený materiál. Magnet sa umiestni do násypky vstrekolisu. Je osadený veľmi silnými neodymovými magnetmi NdFeB a je schopný zachytiť aj veľmi jemné prachové častice kovu. Použitie magnetu do násypky vedie k podstatnému predĺženiu životnosti vstrekovacích trysiek. […]
